Hvordan dimensjonere en transformator for et datasenter

Ved første øyekast, dimensjoneringen transformator for et datasenterhøres ganske enkelt ut.
Bare legg sammen belastningene, velg en transformator, ferdig-ikke sant?

Men i det virkelige liv? Ikke vanligvis.

Et datasenter oppfører seg ikke som et typisk kontorbygg der etterspørselen stiger og synker i løpet av dagen. Servere og strømsystemer fortsetter å kjøre, kjøling er i utgangspunktet etter planen 24/7, og strømbehovet kan øke raskere enn du forventer,-spesielt med dagens AI-arbeidsbelastninger og oppsett med høy-tetthet.

Sådimensjonering av transformatorhandler mindre om hva du trenger akkurat nå og mer om hva du trenger senere. Fremtiden betyr noe. Mye.

Start med det faktiske strømbehovet

Før du i det hele tatt ser på transformatorvurderinger, fokuser på hva som faktisk bruker strøm inne i anlegget.

De fleste datasentre har en tendens til å dele strømbruken opp i noen få store bøtter:

• IT-utstyr:servere, lagring, nettverksutstyr
• Kjølesystemer
• Støtteutstyr:UPS(datasenterAvbruddsfri strømforsyning)systemer, belysning, overvåking og andre hjelpemidler
•

IT-belastningen er vanligvis det enkleste tallet å få fordi det samsvarer direkte med utstyret på stedet. Avkjøling kan være litt rotete. Avhengig av design kan kjøling alene være30 % til 50 % av den totale IT-belastningen-og i varmere klima kan det krype høyere.

Et vanlig feiltrinn (og det skjer mer enn folk innrømmer) er dimensjonering av transformatorer basert kun på det nåværende installerte utstyret. Det kan fungere en stund, men datasentre forblir sjelden «som-er» lenge.

Konverter last til transformatorkapasitet

Her er vrien: transformatorer er vurdert ikVA, ikke

kW.

Det betyr at du må ta hensyn tileffektfaktor.

En grunnleggende startberegning ser slik ut:

• kVA=kW ÷ Effektfaktor

Eksempel:

• IT-utstyr:1200 kW ved 0,95 PF
• Avkjøling:800 kW ved 0,85 PF
• Hjelpelaster:200 kW ved 0,90 PF

Det kommer ut til omtrent:

• 1.263 kVA for IT
• 941 kVA for kjøling
• 222 kVA for hjelpesystemer

Total? Omtrent2.426 kVA.

Men svært få prosjekter stopper ved det ryddige, rene tallet. UPS-tap, planlagte stativtilføyelser, uventet lastvekst og en driftsreserve presser den endelige transformatorstørrelsen høyere. I mange tilfeller havner det nærmere3 000–3 500 kVA.

Pålitelighet endrer alt

Ærlig talt kan redundans ha mer betydning enn å laste matematikk i transformatorvalg.

Et mindre anlegg kan bruke en enklere kraftarkitektur, men større datasentre trenger ofteN+1eller2Nredundans.

• N+1:en ekstra transformator tilgjengelig hvis en annen enhet tas ut av drift
• 2N:to helt uavhengige kraftbaner, hver i stand til å bære full last

For Tier III og Tier IV nettsteder er ikke denne typen pålitelighet en "fin funksjon"-det er hele poenget, fordi nedetid ikke er akseptabelt.

Overtoner er enkle å overse-til de ikke er det

Moderne datasentre er lastet med ikke-lineært utstyr. Servere, UPS-systemer og stasjoner med variabel-hastighet genererer alle harmoniske. Disse harmoniske "eksisterer" ikke bare-de skaper ekstra oppvarming i transformatorviklinger.

Og hvis du ignorerer det for lenge, kan du se lavere effektivitet og redusert levetid for utstyret. Ikke bra.

Det er derforK-rangerte transformatorerer vanlige i datasentermiljøer. Du vil ofte seK-13ellerK-20spesifisert, men det virkelige svaret avhenger av den harmoniske studien og lastprofilen. (Så, ja-hvert prosjekt er litt annerledes.)

Tørr-type eller olje-nedsenket?

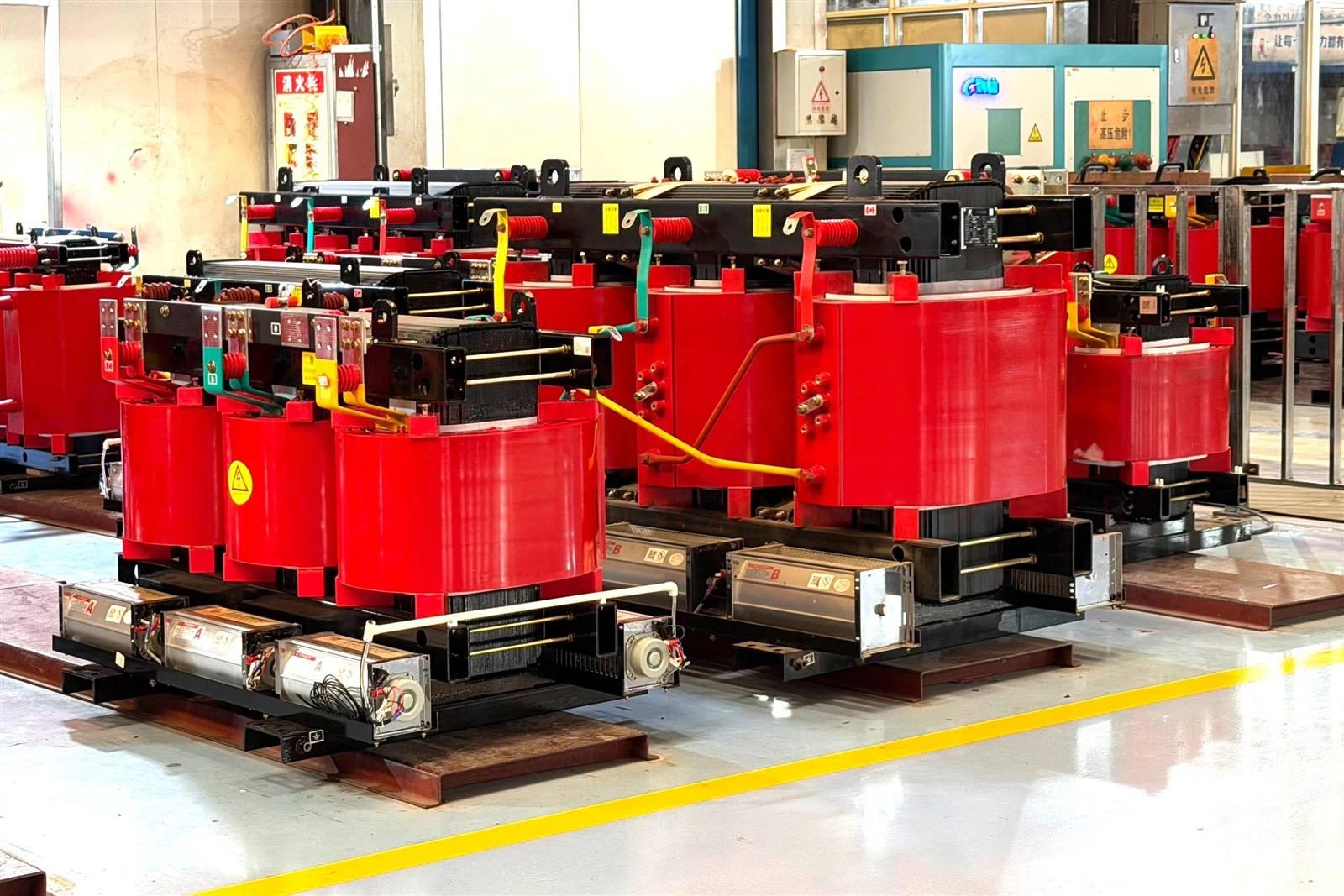

For innendørs installasjoner lener mange operatører seg motstøpeharpiks tørre-transformatorer. Årsakene er ganske praktiske:

• bedre brannsikkerhet
• minimalt vedlikehold
• ingen bekymring for oljelekkasje
• enklereinstallasjon inne i bygninger
•

Oljenedsenkede enheter er fortsatt fornuftige i enkelte utendørsapplikasjoner og nettstasjoner-spesielt når høyere kapasitet er nødvendig. Det er dessverre ingen-størrelse-som passer-alle svar. Det avhenger av stedet og prosjektkravene.

Gi rom for vekst

Her er en annen ting datasenterteam lærer raskt: etterspørselen har en tendens til å vokse raskere enn forventet.

Nye servere dukker opp. Rack-tettheten øker. AI-arbeidsmengdene utvides.

En transformator som føles komfortabelt overdimensjonert i dag, kan se underdimensjonert ut om fem år.

Det er derfor mange designere bygger ekstra kapasitet inn i den opprinnelige planen. Den ekstra investeringen på forhånd er ofte billigere enn å erstatte infrastruktur senere (som ingen ønsker å gjøre).

Siste tanker

Det er ikke en eneste perfekt formel for transformatordimensjonering som fungerer for hvert datasenter.

Ja, lastberegninger er viktige. Men du må også ta hensyn til redundans, harmonisk ytelse, kjølebehov, effektivitetsmål og langsiktige-utvidelsesplaner.

Som et generelt eksempel: et anlegg med ca2 MW IT-belastningkan ende opp med å bruketo transformatorer på rundt 3000–3500 kVA hveri enN+1oppsett. De nøyaktige spesifikasjonene vil variere fra prosjekt til prosjekt, men kjerneprinsippet forblir det samme:

Dimensjoner transformatoren ikke bare for dagens belastning, men for hvor tomten sannsynligvis vil være noen år nedover veien.
